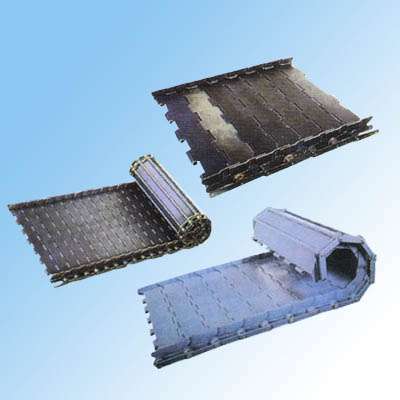

排屑链板(不锈钢传送带)

发布时间:2014-11-19 08:11:22 浏览次数:
排屑链板(不锈钢传送带)分为多种,宽度可根据用户要求制做。节距为31.75mm 单排极限拉伸载荷22.2KN 主要用于小型主机及短距离输送用。节距为38.lmm 单排极限拉伸载荷31.8KN .主要用于中小型短距离的输送。节距为50.8mm 单排极限拉伸载荷56 . 7KN 节距为101.6mm 单排极限拉伸载荷226.8KN ,这两种型号结构更加牢固可靠适用于大中型主机及生产线上的远距离输送。
●排屑链板(普通型I )销轴在链板中心绞链上下凸出相同。
●排屑链板(上平型Ⅱ )销轴在链的下侧成下凸上平面状。
●可输送各种长卷切屑、团状、块状、铜、铝、不锈钢屑以及橡胶、尼龙等非金属材料。
●结构形式为新型的铰接多球面链板。强度高、配合精准,转平稳、无噪音均经耐磨及耐腐蚀处理.
●排屑链板材料可根据用户要求制做不锈钢及冷轧钢板两种。
排屑链板(普通型I )(上平型Ⅱ)外形尺寸图

技术参数



主要技术参数

代号

t

B

B1

H

B2

L

B3

B4

H1

链板厚度

材料

名称

节距

链板宽度

中心距宽度

挡板高度

外宽度

总长度

刮板宽度

刮板高度

滚子直径

钢板

不锈钢板

煮黑

镀锌

1Cr13

1Cr18

尺寸 - - - - - - - - - - - - - -

-

-

-

-

-

-

-

-

-

-

-

-

-

-


















排屑链板(不锈钢传送带)标准节距:31.75mm、38.1mm、50.8mm、50.8mm、63.5mm、101.6mm
